城镇道路雨箅及人行道（公园广场） 井盖设置指南（节选）
日期：2023-06-09 15:36来源：宜昌市森林景观和城市园林绿化建设技术规范图编
责任编辑：科技科阅读量：
产品类别：竖纹等宽宽边雨箅、竖纹异宽宽边雨箅、多箅。

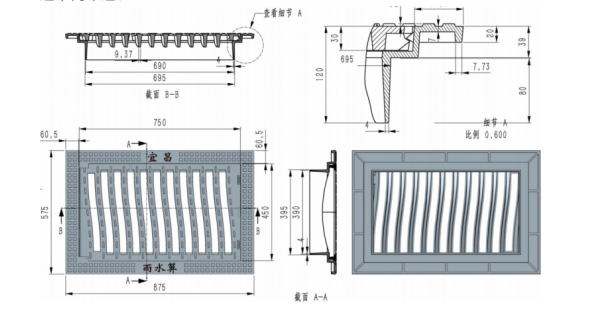

1.竖纹等宽宽边雨箅
箅条平行于短边，雨箅座四边均设置宽度不小于50mm的翼缘，适用于车行道中间车道。

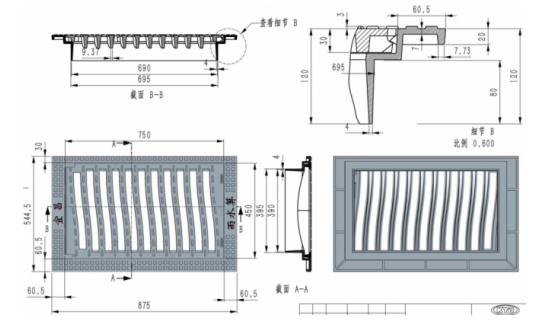

箅条平行于短边，雨箅座临近侧石一边设宽度30mm翼缘，其余三边均设宽度不小于50mm翼缘。

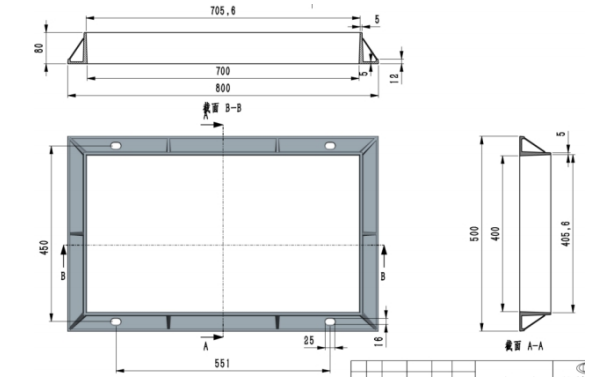

3.调节环 等宽、异宽宽边雨箅均使用同一尺寸的调节环。

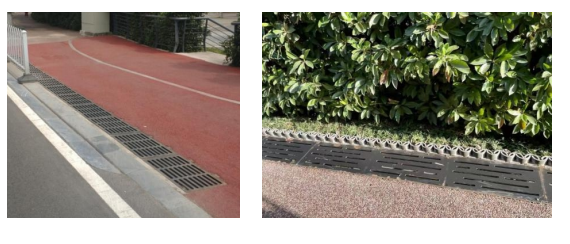

4.多 箅
适用范围于低洼地带和易积水路段，结合实际情况，使用球墨铸铁合页式雨箅设置多箅。山体公园、商业步行街，使用盖板式铸铁雨箅设置多箅。长边两侧应设置不锈钢压条。

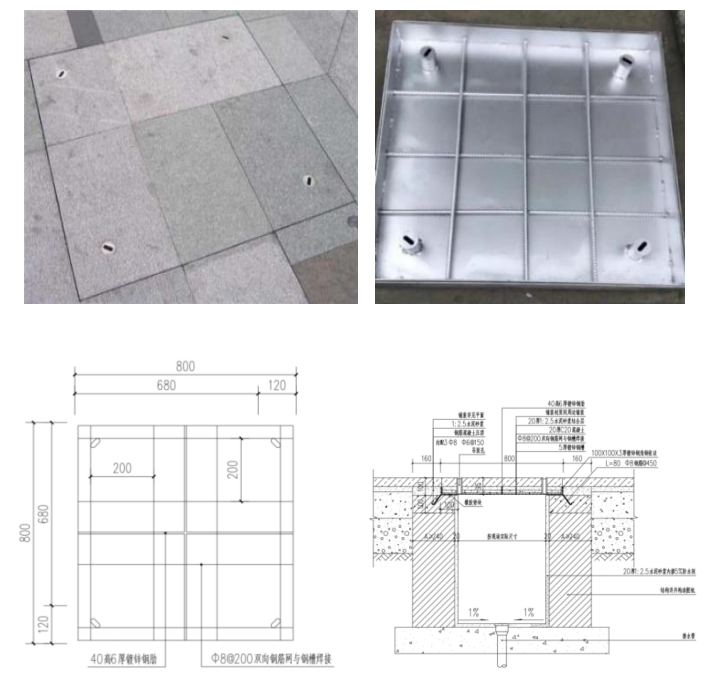

（一）隐形无边框井盖
1. 产品材质：不锈钢法兰吊扣、不锈钢材质边框（ 3mm 厚度）、镀锌钢。
2. 安装要点：安装时需按照周边铺装材质及纹理进行铺设 ，延续周边人行道原有铺装样式；井盖表面应与人行道铺装面高度一致，表面平整，留缝均匀。
3. 适用范围：该井盖适用于中心城区石材铺装地面。
4. 实例图、施工图参考：

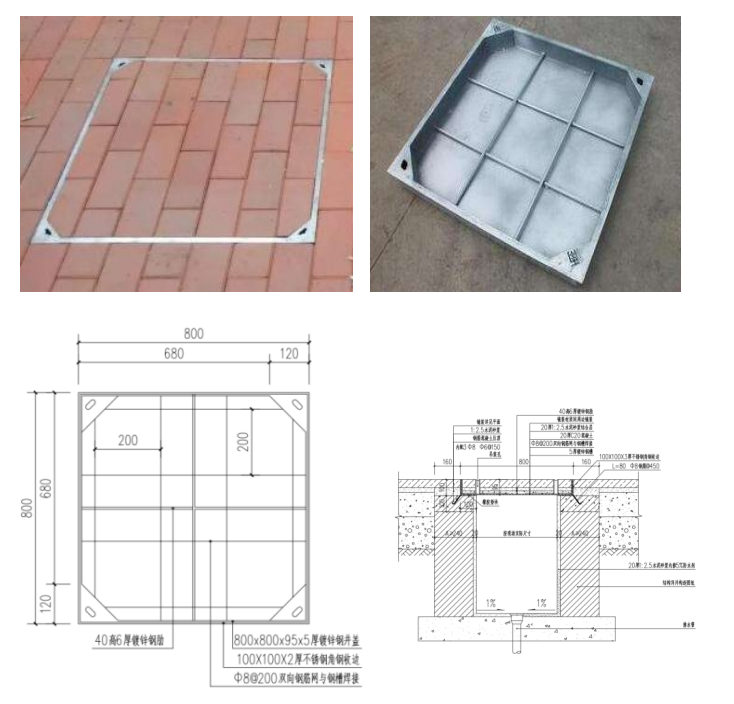

（二）隐形有边框井盖
1. 产品材质：不锈钢法兰吊扣、不锈钢板材质边框（ 3mm 厚度）
2. 安装要点：安装时需按照周边铺装材质及纹理进行铺设，延续周边人行道原有铺装样式；井盖表面应与人行道铺装面高度一致，表面平整，留缝均匀。
3. 适用范围：中心城区地砖铺装地面。
4. 实例图、施工图参考：

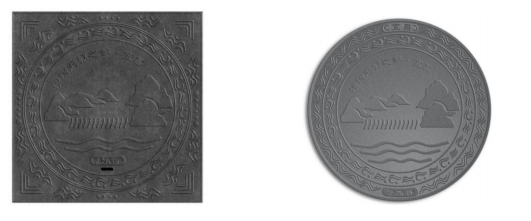

（三）球墨铸铁井盖
1. 产品材质：井盖、井座及调节环均应采用球墨铸铁材质，牌号满足 QT500-7 级别要求。球化率应达到 80% 以上，球化等级不低于三级，其它指标应符合《球墨铸铁件》（ GB/T1348-2019 ）的规定。
三、绿化带井盖设置指南
3. 适用范围：绿化草坪区、灌木区和时花区。
4. 实例图、施工图参考：
2. 安装要点：城区外围、景观要求不高的一般人行道，其中铺装人行道采用方形井盖，沥青人行道（绿道）采用圆形井盖。
3. 实例图参考：

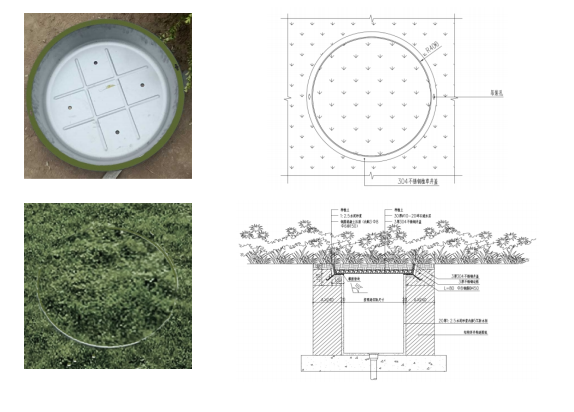

三、绿化带井盖设置指南
1. 产品材质：304 不锈钢 （厚度 3mm ）
2. 实施要点：设计阶段做好综合管线统筹工作，井盖位置优先设置在绿化草坪区；草坪区域必须为圆形井盖；施工后井盖标高与周围草坪场地一致。3. 适用范围：绿化草坪区、灌木区和时花区。
4. 实例图、施工图参考：
